Gemes模块简介：l
风冷模块式冷热水机组是为酒店，医院，剧院，体育场，************，商业建筑，办公楼，工矿企业等场所开发的中央空调产品，可安装在屋顶或户外庭院，专用客房和冷却塔。高效换热器+双热膨胀阀技术，独立控制制冷和制热，控制更准确高效的节能（测量COP高达3.5），低噪音：使用高品质低噪声涡旋压力机，并具有多种的措施采用微机控制器，具有远程网络通讯，控制体积小，节省空间的保护功能，具有高可靠性和优异的产品可控性。
1.单元铭牌 - 位于设备右侧面板的左下角。

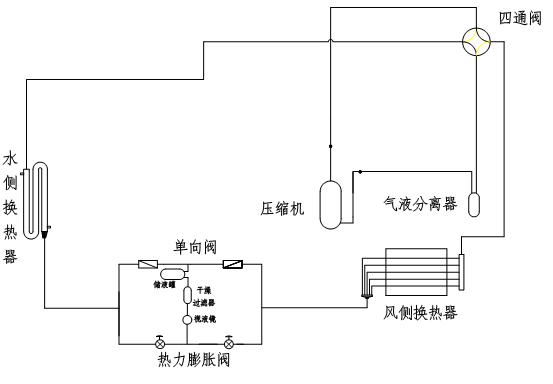

2.系统组件 - 包括蒸发器，冷凝器，压缩机，节流装置，控制系统。
3.型号命名
注意：KM1：系统压缩机接触器
KM2：系统风扇接触器
KM3：B系统压缩机接触器
KM4：B系列风机接触器
单元调试工具准备：
万用表，测试铅笔，螺丝刀，电工钳，温度计，风速计
电流钳表等
调试前检查：
1.单位检查
1.正常平衡压力大约为1Mpa，检查高低压表，如果高低压表显示压力太低或为零，表示单位充满氟或泄漏。
2.检查端子内电气控制箱是否松动，所有端子均匀拧紧。
3.检查设备地址是否设置正确。
地址代码设置：
模块主机辅助1辅助2辅助3辅助4辅助5辅助6辅助7
短接无1 2 1 + 2 4 1 + 4 2 + 4 1 + 2 + 4
4.检查固体单元的基础，轴承是否可靠，单元与基座之间应加垫，减震措施。根据实际安装的高度，应考虑避雷。
水系统
1.水系统基本图：
1.软连接2.温度计3.压力表4.水泵5.停止阀
6.电子水处理装置7.过滤器8.目标流量开关9.排放阀10.止回阀
11.排气阀
2.供水系统确认：
（1）单元和单元，单元与外管，泵和管两端的连接处使用减震软接头。
（2）机组和机组之间要保证有40cm以上的维修空间，不能直接连接在一起。
（3）泵流量头，水处理仪器流量符合系统要求。
（4）水泵或水处理装置必须在过滤器之前安装。
（5）总单元到出口安装温度计和压力表。
（6）单元出口带目标流量开关，水阀。
（7）膨胀罐应安装在系统最高点以上1?1.5米;油箱容量约为整个系统容量的1/10;排气阀应安装在系统和膨胀箱之间;冷冻水管和膨胀罐应作为绝缘处理。
电气系统
电源配电
每个模块从配电柜相应的空气开关引入主电源（参考电缆5×16mm2），模块相序一致。请勿从主机或任何模块并行连接电源。
2.接地措施
检查设备是否可靠接地。
3.检查主电源三相电压是否平衡，电压为380V±5％。
先用万用表交流文件对三相电源进行测试，记录相电压，相电压;标记零线，地线。
4.电源必须是三相五线制，禁止零一一，零一易于烧电脑板，如安装过程零一一，先调整电源，调整到位，然后接线。
二。单元端子，信号线连接
打开Communicator的前面板，根据上述连接断开与单元信号电缆的连接。请注意，手操器的12V电源只连接到主机板。只有GND，A和B连接到其他辅助设备。
注意信号连接采用屏蔽四芯信号线，因为信号线端子排较小
