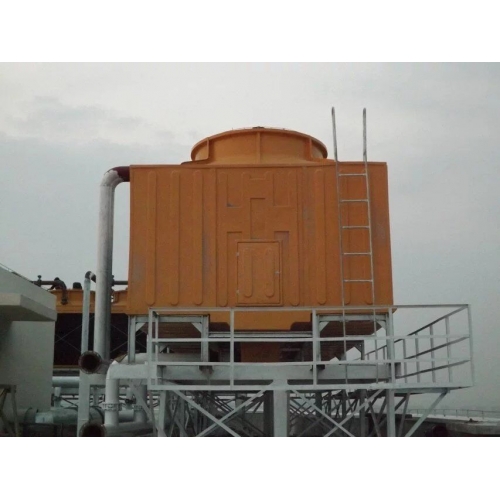

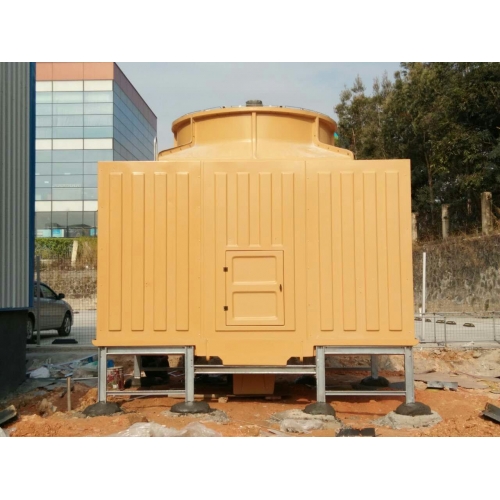

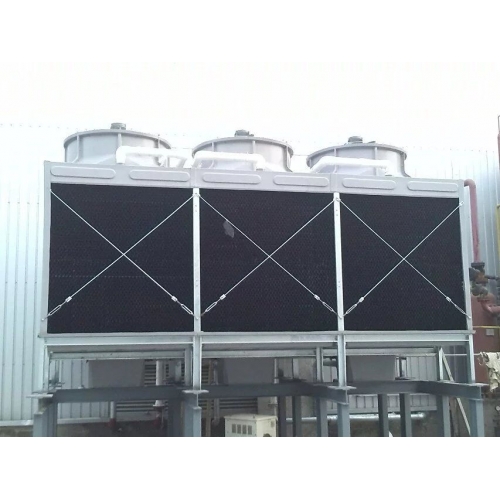

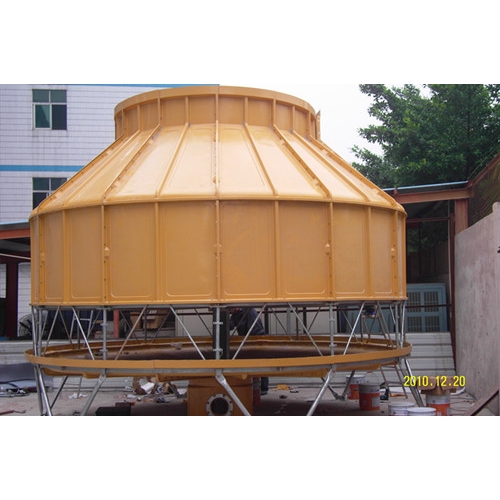

工业冷却水塔

工业冷却水塔

工业冷却水塔

型号:GMS-10T~GMS-500T
处理水量:7m³~420m³

    冷却塔的基本原理

    一、冷却塔的散热原理:

    冷却塔的散热原理可理解为:高温的循环水进入冷却塔,在 “热交换器” ——填料处与外界来的冷空气发生水气热交换(主要为蒸发散热和接触散热,辐射散热可忽略),从而使高温的循环水降温以达到冷却散热的目的。其中填料的作用是扩大水气热交换面积、延缓水气热交换时间,使蒸发作用达到最佳效果。从而使循环水温度下降接近环境空气的湿球温度,产生降温功能。

    从焓湿角度及其平衡上讲也可理解为:外界干冷空气经冷却塔变为热湿空气焓的增加,等于一定流量高温循环水经冷却塔降温焓的减少。

    二、影响冷却塔散热的基本因素:

    1、 环境湿球温度:湿球温度是影响冷却塔的最大因素,湿球温度越低,冷却水塔的运作功能相对也越高。

    2、 逼近度:出水温度和环境湿球温度的温差。逼近度越大,降温越容易。一般来讲,逼近度不小于3℃。

    3、 循环水量:冷却循环水进入冷却塔的流量。

    4、 风量:在一定时间内,冷却水塔内所排出的散热风量。风量越多,则大量环境空气与水接触,使蒸发作用加速,导致散热效能更好。

    5、 散热胶片:在冷却塔内,一种空气和水的接触介质。主要是增加水和空气的接触面积,延长接触时间,可使蒸发作用的空间和时间增加。

    三、冷却塔的冷却效能:

    冷却塔的效能是直接与逼近度有密切联系的。部分人有一个错误的概念,就是以冷幅作为冷却水塔效能的标准,其实冷幅只是冷却塔运作的结果,与效能是没在直接关系的。

    热量是循环系统内所产生的负荷,它的单位是千卡/小时(KCAL/HR)

    热量(KCAL/HR)=循环水流量(m3/HR)×冷幅(℃)×比热系数

    热量负荷和冷却水塔的效能是没有直接关系,所以无论冷却水塔的体积大小,当热量负荷和循环水量不变的情况下运作,在理论上冷幅都是固定的。

    型号 流量(m3/h ) 外形尺寸 电动功率KW 风机直径(mm) 风量(m3/h ) 水压(KPA) 重量
    最大直径(Dmax) 高度(H) 自重 运行重
    GMS-8T 6.2 ¢945 1380 0.18 ¢525 70 13 42 180
    GMS-10T 7.8 ¢945 1530 0.18 ¢60 85 13 46 190
    GMS-15T 11.7 ¢1195 1415 0.37 ¢600 140 13 54 290
    GMS-20T 15.6 ¢1195 1590 0.55 ¢730 160 14 67 300
    GMS-25T 19.5 ¢1400 1820 0.75 ¢730 200 16 98 500
    GMS-30T 23.4 ¢1650 1705 0.75 ¢730 230 16 116 530
    GMS-40T 31.2 ¢1650 1775 1.5 ¢890 280 16 130 550
    GMS-50T 39.2 ¢1830 1835 1.5 ¢890 330 17 190 975
    GMS-60T 46.8 ¢2145 1955 1.5 ¢1150 420 17 240 1250
    GMS-80T 62.6 ¢2145 2035 1.5 ¢1150 450 18 260 1280
    GMS-100T 78.1 ¢2900 2370 2.2 ¢1410 700 21 500 1690
    GMS-125T 97.5 ¢2900 2555 2.2 ¢1410 830 23 540 1640
    GMS-150T 117 ¢2900 2555 2.2 ¢1410 950 23 580 1680
    GMS-175T 136.8 ¢3110 2850 4 ¢1750 1150 30 860 1960
    GMS-200T 156.2 ¢3110 2850 4 ¢1750 1250 30 880 1980
    设计工况:
    进水温度:t1=37°C
    出水温度:t2=32°C
    湿球温度:twb=27°C
    干球温度:tDB=31.8°C
    大气压力P0=9.94*104pa
